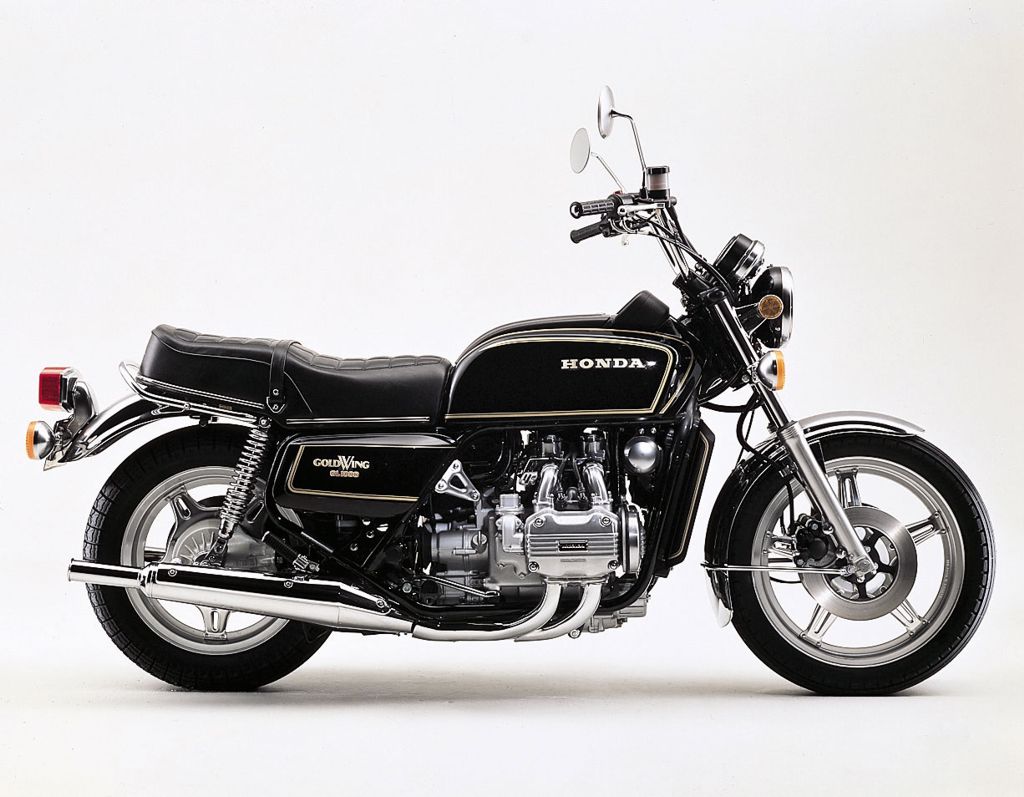

GoldWing GL 1000

GoldWing GL 1000



Abmessungen

K0 – K2 K3
Länge 2330 mm 2260 mm
Breite 720 mm 750 mm
Höhe 1115 mm 1115 mm
Radstand 1540 mm 1560 mm
Bodenfreiheit 150 mm 150 mm
Sitzhöhe 810 mm 810 mm
Leergewicht 267 kg 270 kg
Gewicht – Fahrbereit 295 kg 298 kg
Zulässiges Gesamtgewicht 471 kg 471 kg

Rahmen

Typ Doppelschleifen – Rohrrahmen
Vorderreifen 3.50 H-19
Hinterreifen 4.50 H-17
Vorderradbremse Doppelscheibe, 232 mm
Hinterradbremse Scheibe, 250 mm
Vorderradaufhängung, Hub Teleskopgabel – Durchmesser 37 mm
L 120 mm (K0-K2), 126 mm (K3)
Hinterradaufhängung, Hub Schwinge mit 5-fach verstellbarem Federbeinen, 87 mm
Lenkkopfwinkel 62 Grad
Nachlauf 120 mm
Telegabel – Ölmenge 200 ccm je Holm
Tank 19,3 Liter / 3,1 Liter Reserve

Motor

Typ Flüssigkeitsgekühlter Viertakt-Ottomotor
Zylinderanordnung 4-Zylinder, Boxermotor
Bohrung x Hub 72 mm x 61,4 mm
Hubraum 999,45 ccm
Verdichtung 9,2 : 1
Leistung 60 kW bei 7500 U/min (K0 – K2)
57 kW bei 7000 U/min (K3)
Drehmoment 80 Nm bei 6500 U/min (K0 – K2)
82 Nm bei 5500 U/min (K3)
Ventilsteuerung OHC, Zahnriemenantrieb
Einlassventil öffnet / schließt 5 Grad nach OT / 50 Grad nach UT
Auslassventil öffnet / schließt 50 Grad vor UT / 5 Grad vor OT
Ventilspiel Ein- und Auslassventil 0,1 mm
Schmiersystem Druckumlaufschmierung durch ZF-Eaton-Ölpumpe
Motorölmenge 3,5 Liter
Kühlmittelmenge 3,2 Liter
Motorgewicht 106 kg

Kraftübertragung

Kupplung Mehrscheibenkupplung im Ölbad
Getriebe 5-Gang
Primärübersetzung 1,708
Gangübersetzung 1. Gang 2,5
Gangübersetzung 2. Gang 1,708
Gangübersetzung 3. Gang 1,333
Gangübersetzung 4. Gang 1,097
Gangübersetzung 5. Gang 0,939
Sekundärübersetzung 0,825
Gangschaltungsfolge 1 – N – 2 – 3 – 4 – 5
Ölmenge – Kardan 210 ccm, SAE 80-90
Höchstgeschwindigkeit 210 km/h
Verbrauch 6,5 Liter/100 km – Normal bleifrei

Vergaser

Typ 4 Keihin-Unterdruckmembranvergaser
Bohrung 32 mm (K0 – K2) / 31 mm (K3)
Leerlauf 800 U/min
Luftfilter Papier-Trockenfilter

Elektrische Anlage

Zündsystem Kontaktgesteuerte Batterie-Spulenzündung
Zündzeitpunkt 32 Grad vor OT bei 2450 U/min
Anlaßsystem Elektro- und Kickstarter
Lichtmaschine 12 Volt, 300 Watt
Batterie 12 Volt, 20 Ah
Zündkerzen (Abstand) NGK DR 8 ES-L (0,6 – 0,7 mm)

Beleuchtung

Scheinwerfer (Fern-/Abblendlicht) 45 Watt / 35 Watt
Rücklicht / Bremslicht 5 Watt / 21 Watt
Blinklicht 18 Watt
Instrumentenbeleuchtung 3 Watt
Anzeigelampen 3,4 Watt
Standlicht 4 Watt



Alle Angaben ohne Gewähr.
